Bezeichnungen:
|

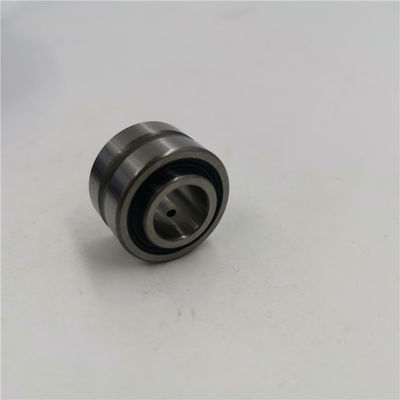

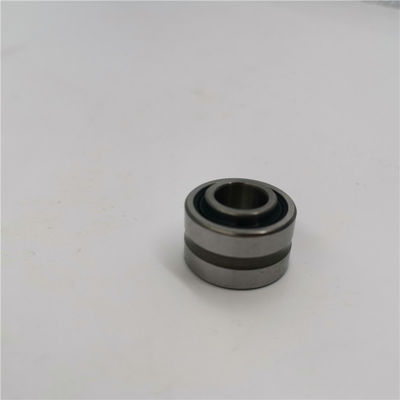

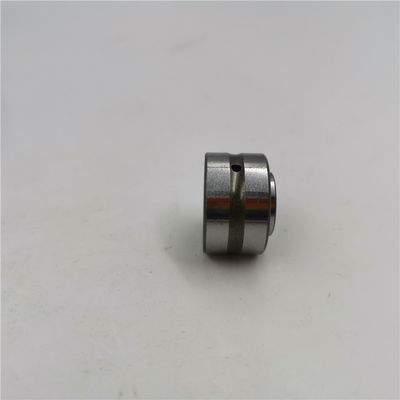

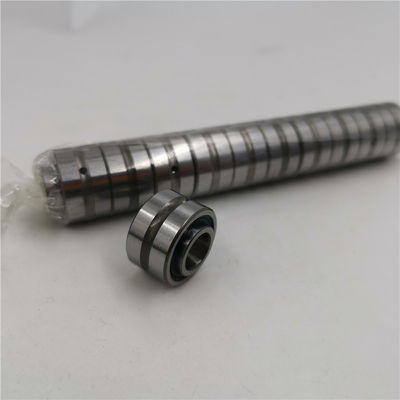

Nadelrollenlager NA4904 NA4900 NA4901 für Motorradmotoren
|
|
|
Schleiflager mit Flansche ohne Innenring
|
|
Ringmaterial:
|
GCR15/ Bearbeitetes Stahl
|
|
Material der Walzen:
|
GCR15/ Chromstahl
|
|
Käfigmaterial:
|
mit einer Breite von nicht mehr als 15 mm
|
|
Nummer der Zeile:
|
Einzelreihen
|
|
Genauigkeit:
|
P0 P6 P5 P4
|
|
Anwendungsbereiche:
|
Baustoffwerkstätten, Fertigungsanlagen, Maschinenreparaturwerkstätten, Lebensmittel- und Getränkefabriken, Einzelhandel, Bauarbeiten, Energie
& Bergbau usw. |
|
Preisliste:
|
Verhandeln
|
|
Dienstleistung:
|
OEM- oder Kunden-Logo akzeptabel und Musterangebot
|
|
Packung:
|
Industrieverpackung oder nach Kundenwunsch
|
|
Mehr Service:
|
Bitte kontaktieren Sie uns. Die Kontaktadresse ist unten.
|
|
Lagermodell
|
Abmessungen ((mm)
|
|
|
Grundlastbewertung (KN)
|
|
Gewicht ((Kg)
|
||
|
|
d
|
F
|
D
|
Dyn.C
|
Stat.Co
|
|
||
|
NA4900
|
10 mm
|
22 mm
|
13 mm
|
8800N
|
10400N
|
00,02 Kilo
|
||
|
NA4900 2RS
|
10 mm
|
22 mm
|
13 mm
|
7370N
|
8151N
|
00,03 kg
|
||
|
NA4901
|
12 mm
|
24 mm
|
13 mm
|
9900N
|
12200 N
|
00,03 kg
|
||
|
NA4901 2RS
|
12 mm
|
24 mm
|
13 mm
|
8090N
|
9650N
|
00,03 kg
|
||
|
NA4902
|
15 mm
|
28 mm
|
13 mm
|
11200N
|
15300 N
|
00,03 kg
|
||
|
NA4902 2RS
|
15 mm
|
28 mm
|
13 mm
|
9130N
|
12000N
|
00,04 kg
|
||
|
NA4903
|
17 mm
|
30 mm
|
13 mm
|
11400N
|
16300N
|
00,04 kg
|
||
|
NA4903 2RS
|
17 mm
|
30 mm
|
13 mm
|
9520N
|
12900 N
|
00,04 Kilo
|
||
|
NA4904
|
20 mm
|
37 mm
|
17 mm
|
21600 N
|
28000 N
|
00,08 Kilo
|
||
|
NA4904 2RS
|
20 mm
|
37 mm
|
17 mm
|
19400N
|
22400 N
|
00,08 Kilo
|
||
|
NA49/22
|
22.000 mm
|
39 mm
|
17 mm
|
23300 N
|
32000 N
|
00,08 kg
|
||
|
NA4905
|
25 mm
|
42.000 mm
|
17 mm
|
24200 N
|
34500 N
|
00,09 kg
|
||
|
NA4905 2RS
|
25 mm
|
42.000 mm
|
17 mm
|
21600N
|
27500N
|
00,09 kg
|
||
|
NA49/28
|
28.000 mm
|
45 mm
|
17 mm
|
25100 N
|
36500 N
|
0.10 kg
|
||
|
NA4906
|
30 mm
|
47 mm
|
17 mm
|
25500 N
|
39000 N
|
0.10 kg
|
||
|
NA4906 2RS
|
30 mm
|
47 mm
|
17 mm
|
23300 N
|
32000 N
|
0.11 kg
|
||
|
NA49/32
|
32.000 mm
|
52.000 mm
|
20 mm
|
30800 N
|
51000N
|
0.16 kg
|
||
|
NA4907
|
35 mm
|
55.000 mm
|
20 mm
|
31900 N
|
54000 N
|
0.17 kg
|
||
|
NA4907 2RS
|
35 mm
|
55.000 mm
|
20 mm
|
27000 N
|
43000 N
|
0.18 kg
|
||
|
NA4908
|
40 mm
|
62 mm
|
22 mm
|
42900 N
|
71000N
|
0.23 kg
|
||
|
NA4908 2RS
|
40 mm
|
62 mm
|
22 mm
|
36900 N
|
58500 N
|
0.25 Kilo
|
||
|
NA4909
|
45 mm
|
68.000 mm
|
22 mm
|
45700 N
|
78000 N
|
0.27 kg
|
||
|
NA4909 2RS
|
45 mm
|
68.000 mm
|
22 mm
|
39100 N
|
64000 N
|
0.29 kg
|
||
|
NA4910
|
50 mm
|
72 mm
|
22 mm
|
47300 N
|
85000 N
|
0.27 kg
|
||
|
NA4910 2RS
|
50 mm
|
72 mm
|
22 mm
|
40200N
|
69500 N
|
0.30 kg
|
||
|
NA4911
|
55 mm
|
80.000 mm
|
25 mm
|
57200 N
|
106000 N
|
0.40 kg
|
||
|
NA4912
|
60 mm
|
85.000 mm
|
25 mm
|
60500 N
|
114000 N
|
0.43 Kilo
|
||
|
NA4913
|
65.000 mm
|
90 mm
|
25 mm
|
61600N
|
120000 N
|
0.46 Kilo
|
||
|
NA4914
|
70.000 mm
|
100 mm
|
30 mm
|
84200 N
|
163000 N
|
0.73 kg
|
||
|
NA4915
|
75.000 mm
|
105 mm
|
30 mm
|
84200 N
|
170000 N
|
0.78 Kilo
|
||
|
NA4916
|
80.000 mm
|
110.000 mm
|
30 mm
|
88000 N
|
183000 N
|
0.88 kg
|
||
|
NA4917
|
85.000 mm
|
120 mm
|
35 mm
|
108000 N
|
250000 N
|
1.25 kg
|
||
|
NA4918
|
90.000 mm
|
125.000 mm
|
35 mm
|
112000 N
|
265000 N
|
1.30 kg
|
||
|
NA4920
|
100.000 mm
|
140.000 mm
|
40 mm
|
125000N
|
280000 N
|
10,90 kg
|
||
|
NA4922
|
110.000 mm
|
150.000 mm
|
40 mm
|
130000 N
|
300000 N
|
2.10 Kilo
|
||
|
NA4924
|
120.000 mm
|
165.000 mm
|
45 mm
|
176000 N
|
405000 N
|
2.85 kg
|
||
|
NA4926
|
130 mm
|
180.000 mm
|
50 mm
|
198000N
|
480000 N
|
3.90Kg
|
||
|
1
|
Verpackungen mit Nadelrolle und Käfig
|
K, K..T2, K..S, K..ZW, KMJ, KMJ..S, KJ..S, KV..S
|
|
|
|
PCJ
|
|
2
|
Verbundungen für Nadelwalzen und Käfige für Verbindungsstangen
|
PK
|
|
|
|
KBK
|
|
3
|
Gezerrte Kugel-Rolllager
|
HK, HK..ZWD, HMK, HMK..ZWD, BK, BK..ZWD
|
|
|
|
HK..L, HMK..L, HK..LL, HMK..LL, BK..L
|
|
|
|
DCL
|
|
|
|
HCK
|
|
4
|
Maschinell verarbeitete Nadelwalzlager
|
RNA48, RNA49, RNA59, RNA69, NK, NKS
|
|
|
|
NA48, NA49, NA59, NA69, NK+IR, NKS+IR
|
|
|
|
MR
|
|
|
|
MR+MI
|
|
|
|
RNA49..L, RNA49..LL
|
|
|
|
NA49..L, NA49..LL
|
|
5
|
Maschinenring-Nadel-Rolllager Trennbarer Typ
|
RNAO, RNAO..ZW
|
|
|
|
- Nein, nein, nein, nicht.
|
|
6
|
Selbstausrichtende Nadelwalzlager
|
RPNA..R
|
|
|
|
PNA..R
|
|
7
|
Innerer Ring
|
IR
|
|
|
|
M.I.
|
|
8
|
Einheitlich ausgestattete Spannungsschrauben
|
RNA49..S
|
|
|
|
NA49..S
|
|
9
|
Komplexe Lager
|
NKX, NKX..Z
|
|
|
|
NKX+IR, NKX..Z+IR
|
|
|
|
NKXR, NKXR..Z
|
|
|
|
NKXR+IR, NKXR..Z+IR
|
|
|
|
NKIA
|
|
|
|
NKIB
|
|
|
|
AXN
|
|
|
|
ARN
|
|
10
|
Cam-Follower
|
KRM..XH, KRMV..XH
|
|
|
|
KR..H, KR..XH, KR..LLH, KR..XLLH
|
|
|
|
KR, KR..X, KR..LL, KR..XLL
|
|
|
|
KRV..H, KRV..XH, KRV..LLH, KRV..XLLH
|
|
|
|
KRV, KRV..X, KRV..LL, KRV..XLL
|
|
|
|
KRT, KRT..X, KRT..LL, KRT..XLL
|
|
|
|
Der Wert der Verbrennungsmenge ist in der Tabelle 1 angegeben, wenn der Wert der Verbrennungsmenge in der Tabelle 1 angegeben ist.
|
|
|
|
KRU, KRU...X, KRU...LL, KRU...XLL
|
|
|
|
KRVU, KRVU...X, KRVU...LL, KRVU...XLL
|
|
|
|
NUKR..H, NUKR..XH
|
|
|
|
NUKR, NUKR..X
|
|
|
|
NUKRT, NUKRT..X
|
|
|
|
NUKRU, NUKRU...X
|
|
|
|
CR..H, CR..XH, CR..LLH, CR..XLLH
|
|
|
|
CR, CR..X, CR..LL, CR..XLL
|
|
|
|
CRV..H, CRV..XH, CRV..LLH, CRV..XLLH
|
|
|
|
CRV, CRV..X, CRV..LL, CRV..XLL
|
|
11
|
Roller-Follower
|
RNAB2, RNAB2..X
|
|
|
|
- Das ist nicht wahr.
|
|
|
|
RNA22..LL, RNA22..XLL
|
|
|
|
NA22..LL, NA22..XLL
|
|
|
|
NATR, NATR..X, NATR..LL, NATR..XLL
|
|
|
|
NATV, NATV..X, NATV..LL, NATV..XLL
|
|
|
|
NACV, NACV..X, NACV..LL, NACV..XLL
|
|
|
|
NUTR2, NUTR2..X, NUTR3, NUTR3..X
|
|
|
|
NUTW, NUTW..X
|
|
12
|
Schubrollenlager
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
|
|
|
|
811, 812, 893, 874, K811, K812, K893, K874, WS811
|
|
|
|
Der Wert der Verbrennungsstoffe wird auf der Grundlage der in Anhang I der Verordnung (EG) Nr. 1907/2006 genannten Methoden berechnet.
|
|
|
|
AXA21, ARA821, ZS
|
|
|
|
AXB21, ARB821, ZS
|
|
13
|
Einwegkupplungen
|
HF
|
|
|
|
HFL
|
